变电站高压开关柜荧光光纤测温
- 荧光光纤测温探头可深入开关柜内部，直接接触断路器触头与电缆接头，实现±1°C高精度温度采集。
- 系统工作温度范围宽达 -40°C～+70°C，适应变电站、工矿、隧道等各类恶劣现场环境。
- 每台开关柜标配不少于6个测温点（触头3点＋接头3点），全面覆盖主要发热部位。
- 光纤传感器天然绝缘、抗电磁干扰，不影响开关柜绝缘性能，安装后无需额外安全措施。
- 实时在线监测＋声光报警，就地显示与RS485远程后台传输并行，便于集中运维管理。
- 探头设计寿命不低于30年，全生命周期内维护成本极低。
- 温度数据与报警记录可本地存储，满足设备历史追溯与状态评估需求。
开关柜荧光光纤测温解决方案：光纤温度在线监测系统完整指南
为什么开关柜温度监测如此重要？
开关柜是配电系统的核心枢纽，断路器触头、电缆接头、母线连接点等关键部位长期承受大电流，接触电阻会随触头磨损、氧化或松动而逐渐升高。一旦接触电阻增大，局部发热加剧，若不能及时发现，将引发绝缘老化、燃弧甚至火灾，造成停电事故和设备损毁。
传统巡检依赖运维人员定期使用红外热像仪测温，存在两大局限：一是测温频次不足，故障往往在两次巡检间隙快速发展；二是开关柜外壳遮挡，红外测温只能检测柜体表面，无法直接感知触头等内部高风险部位的真实温度。开关柜光纤温度在线监测系统正是为弥补这一缺口而生。
荧光光纤测温原理：为什么选择光纤而非热电偶或热敏电阻？
荧光光纤测温技术基于荧光寿命法：传感头内的特殊荧光材料受激光激励后发出荧光，荧光衰减时间与温度之间存在精确的物理对应关系，通过测量衰减时间即可换算出温度值。整个信号链路全程为光信号传输，不包含任何金属导体，因此具备以下优势：
- 本质绝缘：传感头与信号传输均为光路，彻底隔离高压电场，不存在引入电气通道的风险。
- 抗电磁干扰：开关柜内断路器动作、电弧放电产生的强烈电磁脉冲对光信号无任何影响，测温数据稳定可靠。
- 高精度：测温精度可达±1°C，分辨率优于0.1°C，能够捕捉细微温升趋势。
- 小体积探头：传感头直径极小，可置入触头夹紧部位或压接端子内部，实现真正的接触式测量。
相比之下，热电偶和热敏电阻存在金属导体，在高压环境中使用需要复杂的绝缘隔离设计，且长期在高温、潮湿环境下会出现漂移，维护工作量大。
开关柜光纤温度在线监测系统组成
荧光光纤测温传感器
传感器是整个系统的数据来源。探头通过光纤缆与主机连接，探头头部封装耐高温荧光材料，可长期承受+150°C连续工作温度。探头外护套采用柔性耐磨材料，弯曲半径小，便于在狭小的柜内空间布线安装。探头寿命设计不低于30年，与开关柜设备同寿命，无需频繁更换。

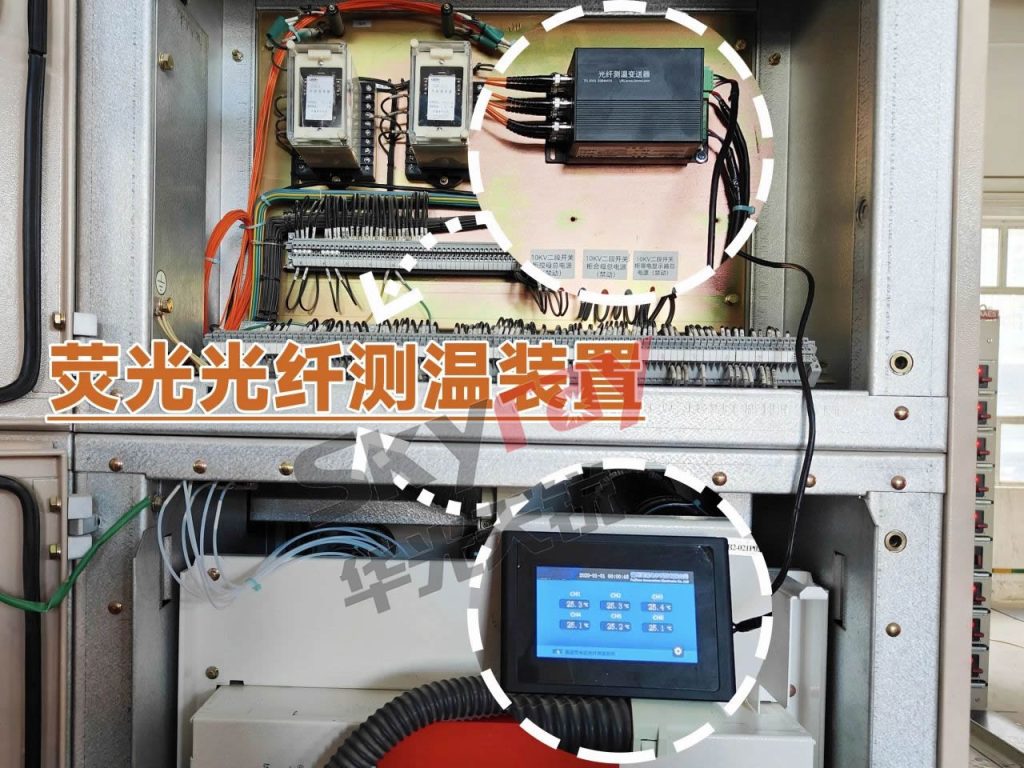

温度变送器（主机）
温度变送器负责激励光源发射、荧光信号采集与温度计算，是系统的运算核心。主机具备多通道扩展能力，单台主机可同时处理多个探头的信号，满足一面开关柜多测点的需求。设备工作温度范围为 -40°C～+70°C，可在不具备空调调温条件的户外配电室或隧道中稳定运行。内置存储模块可记录温度历史曲线和报警事件，数据掉电不丢失。
液晶显示屏与就地报警
液晶显示屏实时展示各通道当前温度、最高温度、报警状态等信息，运维人员在现场即可直观掌握设备健康状态。当任意测点温度超过预设报警阈值时，系统立即触发声光报警，显示屏同步高亮显示超温通道编号与当前温度值，便于快速定位发热部位。
RS485通信接口与远程监控
主机标配RS485通信接口，支持Modbus RTU协议，可将实时温度数据、报警信息上传至变电站综合自动化系统或独立的温度监控后台。监控后台可实现多面柜、多变电站的集中显示与历史数据管理，支持趋势分析和报表导出，为状态检修提供数据依据。
测温点布置方案：每台开关柜不少于6个测点
合理的测点布置是系统发挥效能的前提。根据开关柜发热规律，标准配置要求每台开关柜设置不少于6个测温点，覆盖两类核心发热部位：
- 断路器触头温度监测（3个测点）：分别监测A、B、C三相触头接触部位，直接反映触头接触电阻状态。当触头压力不足或表面氧化时，接触电阻升高，三相温差随之扩大，可作为触头劣化的早期预警信号。
- 电缆接头温度监测（3个测点）：分别监测A、B、C三相电缆压接或螺栓连接部位，重点排查因压接质量不良、螺栓松动导致的局部发热。
对于进线柜、母线联络柜等高风险单元，可根据实际情况增设母线连接点或隔离开关触头等附加测点，进一步提升监测覆盖率。
主要技术参数
- 温度测量范围：-20°C～+150°C
- 测温精度：±1°C
- 分辨率：≤0.1°C
- 测量方式：接触式，不影响开关柜绝缘性能
- 抗电磁干扰：系统不受开关柜内电磁环境影响
- 设备工作温度：-40°C～+70°C
- 通信接口：RS485，Modbus RTU协议
- 就地显示：液晶显示屏，实时显示温度及报警状态
- 数据存储：支持温度历史数据及报警记录本地存储
- 探头设计寿命：≥30年
- 每台开关柜测温点数：≥6个（断路器触头3点＋电缆接头3点）
系统安装注意事项
光纤测温探头的安装质量直接影响测温数据的准确性。安装前应确认探头外护套无破损，光纤弯曲处的弯曲半径符合厂家规定，避免光路损耗过大影响测量精度。探头固定时应采用不导电的扎带或固定夹，严禁使用金属固定件直接接触探头，防止产生新的局部放电隐患。
光纤缆布线应避开高温热源（如限流电阻、触头灭弧室外壁），避免长期高温造成光纤套管老化。走线路径还应避开机械运动部件，防止断路器动作时产生机械冲击损伤光缆。
主机安装位置应满足通风散热要求，RS485总线布线注意端接电阻设置和屏蔽接地，确保通信链路稳定。系统调试阶段应对每个通道进行标定验证，记录初始温度基线，作为后续状态评估的参考基准。
典型应用场景
开关柜光纤温度在线监测系统广泛应用于以下场合：
- 变电站中压开关柜：10kV、35kV配电系统的进线柜、馈线柜、母联柜，是最典型的应用场景，可与综合自动化系统无缝集成。
- 工矿企业配电室：冶金、化工、矿山等行业负荷波动大、工况恶劣，触头过热风险高，对温度监测实时性要求强。
- 轨道交通牵引配电：地铁、城轨的牵引变电所和配电柜，空间狭小，运维窗口短，在线监测可大幅减少停电检修频次。
- 数据中心配电系统：高负载率运行的数据中心UPS及配电柜，对供电连续性要求极高，过热预警可防止非计划停机。
- 海上平台与隧道配电：环境湿度大、温度极端，传统红外测温实施困难，光纤测温系统的宽温设计和本质安全特性尤为适合。
与红外热成像测温的对比分析
红外热成像测温是目前应用最广泛的开关柜温度检测手段，但与光纤在线监测相比存在显著局限。红外热像仪需要开柜检测，存在操作安全风险；带电检测时需要红外透视窗，成本较高且视窗位置固定，难以覆盖所有发热部位。更重要的是，红外巡检属于周期性离线检测，无法实现持续监控，若故障在两次巡检之间快速发展，仍存在漏检风险。
荧光光纤测温系统实现24小时不间断在线监测，探头直接贴合被测部位，不受柜体遮挡影响，测量结果代表被测点的真实温度而非表面辐射温度，数据更具参考价值。两种技术各有侧重，在要求严格的场合，建议将光纤在线监测与定期红外复查相结合，构建多层次温度管理体系。
常见故障预警与处置建议
系统报警阈值通常分为预警和告警两级设置：预警温度一般设定为80°C，提示运维人员安排检查计划；告警温度一般设定为105°C，需立即停电检查。具体阈值应根据设备额定参数和环境温度基线进行个性化整定。
当某相触头温度明显高于其他两相（三相温差超过15°C）时，即使绝对温度尚未达到报警值，也应视为触头接触不良的预警信号，及时安排停电紧固或更换触头弹簧。电缆接头温度异常升高时，应重点检查压接质量和螺栓紧固力矩，必要时重新压接或更换接线端子。
常见问题解答（FAQ）
Q1：荧光光纤测温探头安装后会影响开关柜的绝缘性能吗？
不会。荧光光纤测温探头的传感头和光纤缆均为非金属材料，本身就是绝缘体，不会在高压导电部件与接地部件之间引入任何导电通路。探头安装后不改变柜内原有的绝缘结构，经过型式试验验证，不影响开关柜的工频耐压、局放等绝缘性能指标。
Q2：系统能否在开关柜不停电的情况下安装？
探头的安装通常需要在停电状态下进行，以确保操作人员安全并保证探头安装位置的准确性。主机和通信线路的安装可在不停电条件下完成。建议在开关柜计划停电检修时同步完成探头安装，避免额外增加停电次数。
Q3：测温精度±1°C是否足以满足状态监测需求？
完全满足。开关柜温度状态监测的核心目标是发现异常温升趋势和超温告警，±1°C的精度已远高于这一需求。实际上，触头过热往往表现为几十摄氏度的温度异常，±1°C的精度可确保数据的可信度和趋势分析的准确性。
Q4：每台开关柜最多可以设置多少个测温点？
标准配置为不少于6个测点，但实际可扩展的测点数量取决于所选主机的通道数。主流产品提供8通道、16通道等规格，部分产品支持多主机级联，理论上可无限扩展测点数量，满足大型变电站多台柜集中监测的需求。
Q5：系统数据如何与变电站综合自动化系统对接？
主机通过RS485接口以Modbus RTU协议输出数据，大多数变电站综合自动化平台均支持该标准协议，通过规约转换器或直接配置即可实现数据对接，将温度数据和报警信号集成到综合监控界面中，无需额外开发。
Q6：光纤测温系统如何应对开关柜内的强电磁干扰？
这正是荧光光纤测温技术的核心优势之一。从探头到主机的全程信号传输均为光信号，光信号不受电场、磁场影响，即使断路器动作产生的强烈电磁脉冲也不会在光纤中感应出干扰信号。主机内部的电子电路采用屏蔽接地设计，进一步提升抗干扰能力。
Q7：探头寿命30年是如何保证的？
探头寿命由荧光材料的光学稳定性和光纤护套的材料耐久性共同决定。采用高稳定性无机荧光材料和耐高温聚合物护套，经过加速老化试验验证，等效寿命超过30年。主机中的激励光源（通常为LED）寿命同样在10万小时以上，全系统无需定期更换耗材。
Q8：系统断电后数据会丢失吗？
不会。主机内置非易失性存储器，温度历史数据和报警记录在断电后可长期保存。系统恢复供电后，历史数据完整保留，可随时调取查阅。存储容量通常可保存数月至数年的历史数据，具体容量取决于采样频率和存储介质规格。
Q9：对于已投运的旧开关柜，是否可以进行改造安装？
可以，但需结合停电计划进行改造施工。改造安装时，需评估柜内走线空间和探头固定条件，确认现有绝缘结构不受影响。对于柜内空间极为紧凑的老旧柜型，可选用超细径探头规格，提高安装适配性。改造完成后建议重新进行绝缘测试，确认系统安装不影响原有绝缘水平。
Q10：如何设置合理的报警温度阈值？
报警阈值应综合考虑三个因素：设备允许的最高工作温度（通常参考触头或端子的额定温升限值）、现场环境基础温度、以及历史温度基线。一般建议将预警阈值设定为额定最高温度的75%～80%，告警阈值设定为额定最高温度的90%～95%。对于已积累一段时间历史数据的系统，还可以基于统计方法动态调整阈值，进一步提高报警的准确性，减少误报。
