轨道交通光纤温控器

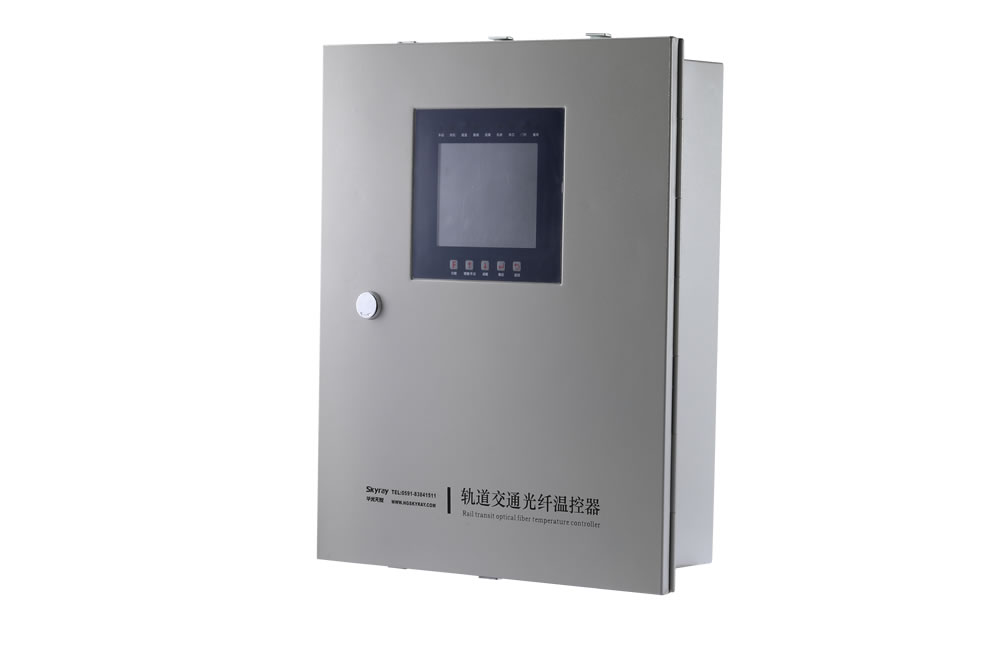

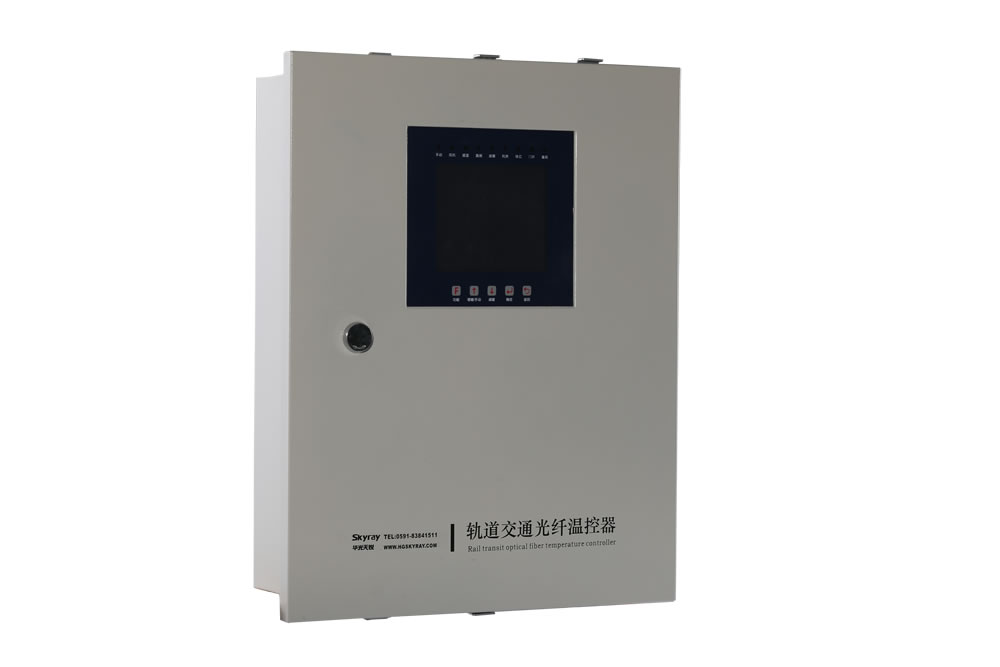

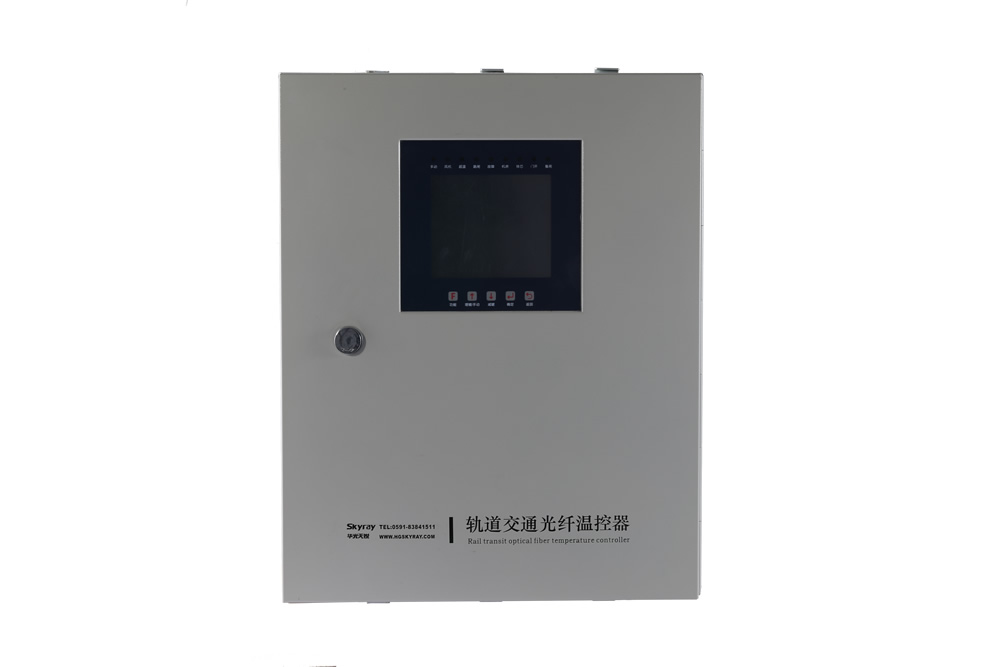

细节图片

DETAILED PICTURE

  • 轨道交通光纤测温
  • 光纤测温
  • 光纤测温

详细描述

DETAILED DESCRIPTION

光纤测温主机技术指标



环境温度 -10℃~+55℃
环境湿度 <90%
工作电压 AC220V(+10%,-15%)
工作频率 50Hz或60Hz(±2Hz)(交流)
测量范围  -30℃~240.0℃
测量精度 ±1%FS(温控器0.5级,传感器B级)
分辨率 0.1℃
控制误差 ≤±0.5℃
防护等级 IP54
风机输出总容量 7A/250VAC
控制输出容量 5A/DC220V;5A/DC110V或5A/AC250V
测温路数  4路(可扩展)
传感器类型 进口石英光纤,标配3米
温度补偿范围  -19.9℃~+19.9℃



注:本传感器无线校准,也无需用户手动校准,系统采用自适应测量,无需LD值校准。

SR-TQ404光纤测温产品功能选型

工作电源(可定制) 测温元件 测温路数 安装方式
1、DC110V
2、DC220V
3、AC220V
1、铂热电阻PT100
2、荧光式光纤
1-16路,多通道测温 1、嵌入式安装
2、壁挂式安装
基本功能(常规D型) 定制功能(特殊需求可定制)
1、三路绕组测温;自动/手动启停冷却风机;各通道温度显示数值补偿功能

2、提供黑匣子功能,能记录上一次掉电的温度数据和历史最高温度;

3、LCD液晶显示、LED显示灯、操作键盘;

4、提供主界面时钟显示功能;

5、提供变压器门柜点开启报警功能;

6、提供1组超温报警触点(1常开、1常闭);

7、提供3组超温跳闸触点(3常开、3常闭);

8、提供1组风机远传触点(1常开、1常闭);

9、提供1组温控器失电报警触点(1常开、1常闭);

10、提供1组温控器故障报警触点(1常开、1常闭);

1、提供1路铁芯测温,提供2路铁芯超温报警触点(1常开、1常闭)(I功能);

2、提供RS485通讯功能,通讯带时标,可接收对时,MODBUS-RTU协议(F功能);

3、风机故障判断功能,并提供风机故障报警触点(L功能);

4、提供4路独立的4-20mA模拟电流输出功能(E功能);

5、提供一路机房环境温度测量与控制;

6、绕组温度上升率和铁芯温度上升率报警功能;

7、通讯协议可采用Profibus、IEC60870-5-103、以太网通讯等方式;

注:该产品为轨道交通专门定制光纤测温产品,咨询热线:0591-83841511
