电抗器光纤测温系统解决方案

电抗器为什么要测温,电抗器光纤测温系统

电抗器是远距离输电系统的主要辅助设备,因其优越的电气性能,在电力输运中起着重要作用。电抗器在运行过程中,往往会因为一些外部环境、自身结构等原因,导致电抗器在运行过程中会产生局部温升过高、过热,并最终导致电抗器的局部烧坏,甚至报废。这给国家和企业带来较大的经济损失。因此,采用电抗器光纤测温系统、实时监测电抗器内部温度,具有重要的意义和重大的实用价值。

电抗器光纤测温采用的是荧光式光纤测温装置,该装置的传感探头无金属材料采用进口石英光纤具有完全的电绝缘性,不受高压、强电磁场的影响,抗化学腐蚀和无污染,并且响应速度快,安装简单,耐高温,后台软件实时在线监测。

电抗器光纤测温系统目的

  • 当电抗器发送异常或故障时,电抗器的故障区域发热,温度上升。通过对温度进行监测可以判断电抗器的运行状态,从而达到保护电抗器的目的。
  • 一般的温度测量装置无法进行电抗器内部温度的测量,从而为解决这一难题,我公司研发的荧光式光纤测温系统就能通过其不受干扰且耐高温高压的特性来解决这一难题。

电抗器光纤测温主机设计原则

  • 实用性原则

系统建设坚持实用性原则,在实用的基础上考虑了先进性和前瞻性,选用符合标准的,先进成熟的产品和开发平台,构建一个切合实际、解决实际问题的系统。

  • 标准化原则

业务应用具有业务复杂、流程繁多、信息量大、应用层次多的特点,通过统一的应用功能规划,实现在应用层面上就业务运作达成共识,指导各业务单位以统一标准开展业务。

同时业务应用建设所采用的系统软硬件平台和应用开发工具应符合国家标准、信息产业部标准、公司相关技术规范和要求。

  • 统一性原则

遵循信息集中管理、统筹规划、整体设计、分步实施的方针,在实施过程中体现四统一原则:统一领导、统一规划、统一标准和统一组织实施。

  • 可靠性原则

软硬件资源需要保障电缆测温系统的7×24小时不间断、可靠运行,因此必须配备完善的可靠性措施设计,保证系统运行的高度可靠,充分考虑系统关键应用的可靠性要求。

  • 可靠的安全机制

本系统采用一系列安全的加密措施,内置64位加密算法,系统的安全性更高能够有效防止数据的泄漏和窃取,保证系统的数据安全、准确和完整,防止非法操作员的操作和合法操作员非法的操作。一套系统可能有多个操作人员使用,为保证系统的安全性,实行分级权限管理。系统管理员授权操作员不同的使用权限,每个操作员只能执行权限范围内的各种操作,系统安全性更高。

  • 操作界面简洁、友好,智能化程度高

系统提供了运行过程中需要的大多数缺省数据,各项操作符合实际业务的工作流程避免了操作员的重复操作。系统对输入的数据自动进行合法性检查,对操作人员的误操作也进行了友好的提示。

  • 系统结构设计合理,程序功能模块抽象程度高

可根据用户的实际情况的变化和不同用户的各种不同需要,灵活地加以配置,最大限度地满足用户的需求。有多样的费率管理,多类型表管理等功能供用户更好的使用本系统。

  • 系统采用Web Service平台,B/S架构设计,符合应用发展的趋势。
  • 运行稳定,数据可靠,几千个系统的实际运行及每年新增200多个项目。
  • 平台操作简便,易于掌握,安装过程简单。可以将数据按需要自动生成各种报表,提高管理效率。

电抗器测温布线安装介绍

1.1 结构框架
系统由荧光式光纤温控器、荧光式光纤探头及光纤通讯软件三部分组成。

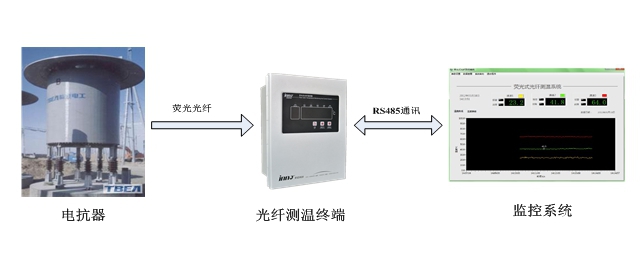

结构拓扑图如下:
电抗器测温
后台系统与测温终端之间的数据传输采用RS485通讯方式。所有的数据采集、管理、温度显示都由通讯软件来完成,系统主要实现对测量温度的数据采集及监控。光纤测温终端集成多通道荧光式光纤,提供对外的RS485通讯,抗干扰,耐腐蚀设计。

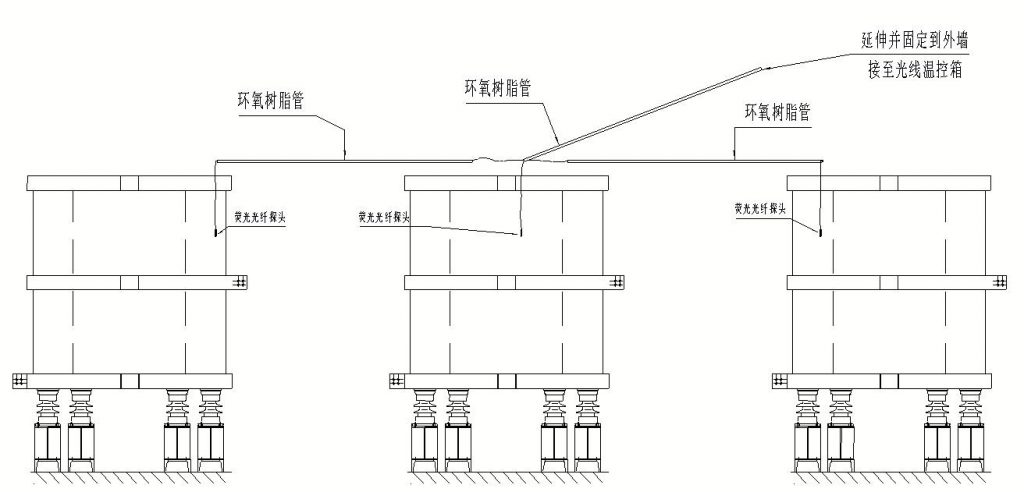

光纤安装示意图

荧光式光纤测温终端嵌入安装在箱体,引出的光纤往墙体上部走,高度需要超过电抗器高度,经过安装在墙壁的环氧树脂管,三根光纤汇总进入B相电抗器;B相光纤直接安装在电抗器内部气道壁内;A、C两相分别经过架空绝缘的环氧树脂管引致A相、C相电抗器,安装在电抗器内部气道壁内。

荧光式光纤测温系统应用功能

荧光式光纤测温系统实时监测

可根据客户需求设定数据采集密度,系统根据设定的参数定时采集数据,然后将以表格形式显示或绘制曲线方式显示,达到实时监测的目的。实时监测设备工作状况;实时监测记录电抗器温度情况。

荧光式光纤测温系统基本功能

1)温度数据查询

可以查询指定日期的温度数据,可以浏览、打印、导出到EXCEL。

2)历史温度数据存储

3)永久记录温度数据

荧光式光纤测温系统安全设计

系统的安全是至关重要的,因此在主站系统设计中,充分考虑到系统的安全性,防止非授权需方的侵入和机密信息的泄漏。从主站系统安全防护来说,系统在通讯通道和系统数据两个大的方面都进行安全性防护。

荧光式光纤测温系统数据安全

具备操作系统级、数据库级和应用软件级三级安全机制。

  • 操作系统级:在网络设置不同权限密码,非系统管理员不能操作服务器和数据库,并通过路由、防火墙等设置保证系统的安全和相对独立。
  • 数据库级:在数据库中设置有不同权限的需方和相应密码,保证非法需方不能使用数据,不同需方不能越级使用数据。
  • 应用软件级:提供严格的用户登录验证、权限控制和完善的事件日志和操作记录的管理。系统权限控制包括功能权限控制和数据访问权限控制。

功能权限控制:

功能权限控制系统从控制对象、对象操作和操作人员三个维度进行权限管理,在此基础上提供控制对象组、操作组和操作人员角色的授权方式,权限控制的精确度可以到具体的控制对象和操作人员,系统根据三个维度确定登录人员的操作权限。

  • 系统的控制对象包括系统层次节点、终端设备等,每种控制对象都有相应的操作,每一个授权都包括一个控制对象组、一个操作或操作组、一个操作人员角色三个部分,为了权限管理的简洁和方便,系统提供了控制对象组权限继承。
  • 系统提供分级授权的机制,使系统具备了分布式权限管理的能力,解决了权限管理过于复杂的问题。

数据访问权限:

数据访问权限控制机制采用数据库提供的安全审核机制,提供数据访问用户控制,并对所有数据操作都提供日志审核。

  • 原始数据库仅具有查询功能,所用应用只对应用数据库操作,以确保数据的安全。
  • 系统可对带时标的电量数据和各种分析应用计算数据存储,保存时间超过2年,此外系统具备功能强大的备份子系统。
  • 对所有人工干预的数据有详细的操作日志记录。系统设计保证高容错性,数据库具有字段级、记录级、数据库级三级数据的合理性检验,确保非法数据的存入。

电抗器光纤测温设备介绍

1.1 主要特点

荧光式光纤温控器为嵌入式安装。该产品在高电压、强电磁干扰、等特殊环境下测温有着独特的技术优势。使用荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接,能长期高精度和高稳定度工作,这大大提高了其应用范围。与此同时,光纤温度控制器有效地解除了电抗器在运行过程中会产生局部温升过高、过热,最终导致电抗器的烧坏、报废,不利于电抗器的安全运行等这些方面的隐患。光纤温度控制器的精度及灵敏度高且耐高压可远程监测、寿命长,体积小、使得仪表维护简易方便,运输安全。其内部模块化集成设计,美观合理。

1.2 主要功能

  • 可安装集成多路荧光光纤测温解调仪;
  • LED数码管巡回显示电抗器热点温度;
  • 提供RS485通讯接口与上位机仪表连接并提供温度采集与传输;
  • 风机启停功能,提供一对风机控制输出触点(AC220V,10A);
  • 超温报警功能,超温跳闸功能,温控故障报警功能,各提供一对常开输出干接点。

1.3  技术参数

环境温度 -10℃~+75℃
环境湿度 <90%
工作电压 AC220V
测温范围 -30℃~+200℃
分辨率 0.1℃
测量精度 ±1℃
测温通道数 3路
光纤探头耐压 100KV(40mm耐压长度、5min耐受时间)
光纤探头直径 3.0mm
光纤光缆长度 3m(可定制)
光纤类型 石英
功耗 ≤1W
通讯方式/规约 RS485/Modbus-RTU
探头 荧光式光纤探头
存储温度 -30℃~85℃
默认通讯配置 通讯地址 通讯波特率 通讯校验位
1 9600 无校验
管理认证标准 ISO9001:2008国际质量管理体系认证
检验实验标准 IEC61000-4:1995 国际标准

GB/T17626-2008《电磁兼容试验和测量技术》标准
